XH_LAB / USER CREATOR STORIES

RESIN
RE:CODE

为光固化工艺，
重新设计日常。

一块监看屏、一枚包挂、一颗会发光的气泡，
还有一座透明的音箱支架。用 Formlabs 打印，
让曲线、韧性和光成为设计的一部分。

ESP32-C6 小屏与 SLA 外壳实拍，屏幕显示时钟调试模式 — 01 / CODE + ENCLOSUREESP32-C6 小屏 · 时钟调试实拍

THE CREATOR / XH_LAB

从日常问题，到能被使用的作品。

我是 XH_Lab，喜欢把软件和 3D 打印放在一起，解决日常里真实的小问题。我并没有亲自写过代码，包括这个网站和小屏程序，都是通过 AI 编程实现的；我负责提出想法、梳理需求和反复试用，结构则由我亲自建模。这组作品里，我把注意力放在光固化工艺上：材料变了，结构与使用方式也要一起重新思考。

一块小屏关乎信息如何被看见，一枚包挂关乎身体如何接触它。气泡底座和透明支架，则让我继续探索光怎样穿过一个物体。

四个作品，四段故事。

04 WORKS / FORMLABS STUDIES

CODE + ENCLOSURE

ESP32-C6

让打印状态，
留在视线里。

Formlabs 打印机监看屏

为 ESP32-C6 开发的桌面监看屏程序，通过 Formlabs Dashboard API 获取打印机信息，把监看打印状态这件事放到一块随手可见的小屏上。

配套外壳也由 Formlabs 设备打印。它专门围绕 SLA 光固化工艺设计，让外壳结构体现树脂材料的高韧性，而不只是更换一种打印方式。

程序: ESP32-C6 开发板
数据来源: Formlabs Dashboard API
外壳: SLA 光固化工艺专用设计

这组照片展示外壳与开发过程。打印机监看界面将在补充实拍后展示。

AN UNEXPECTED LITTLE HACK

接口，也意外成了脚架。

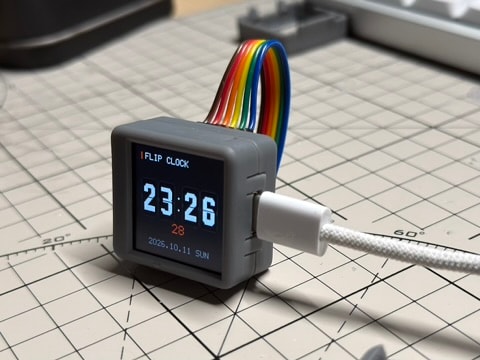

灰色 ESP32-C6 小屏摆在切割垫上，背后插着拱起的彩色杜邦线，右侧连接 USB-C 线，屏幕显示时钟 — 作者实拍 · 彩色杜邦线的桌面玩法

背后预留的两组 GPIO，原本是留给后续固件功能扩展的。我试着插上母对母杜邦线，意外发现它还能兼作桌面脚架与挂绳，让小屏变成背包挂件或钥匙扣。彩色的线，也给朴素的外观添了一点活泼。

这是作者的临时探索，不是通用接线方案。直接互连两组 GPIO 会影响进入固件刷写模式，刷写前务必先拆下杜邦线；请勿任意短接引脚。

IN DEVELOPMENT / alpha.14

从一块开发板，开始折腾。

Form Monitor C6 仍在开发中。专用程序支持时钟、天气与最多三台打印机监看；真实多机运行及长期稳定性尚未验证。

网页刷入开发版

GitHub 项目代码 MIT · 项目仓库 ↗外壳图纸 STEP CC BY-NC-SA 4.0 ↘开发版源码 ZIP MIT · alpha.14 ↘

仅适用于 Waveshare ESP32-C6-LCD-1.3（4 MB）。图纸含硬件参考零件，不是直接摆盘的打印文件。模型许可 · 代码许可。本站提供 alpha.14 开发版源码与固件；GitHub 仓库独立维护，版本可能不同。

ITERATION / AI DRAFT → MY OWN DESIGN

想偷个懒，最后还是自己动手。

先让 ChatGPT 6 试一试。
一开始，我想让 ChatGPT 6 帮忙设计外壳，省一点建模的工夫。但初稿在结构上没有带来太多新意，空间浪费也很明显。它可以包住硬件，却不是我想做的那个作品。
重新建模，把想象力放回结构里。
后续我还是亲自重新建模，经历多次调整。屏幕面的前框通过卡扣固定在 PCB 上，并不直接连接后背的螺丝铜柱；后盖则独立用螺丝固定。前后两部分各自承担固定任务，而不是让螺丝贯穿整套外壳。

CURVE + TOUGHNESS

思维重置 · 口袋先知

口袋先知高透树脂包挂打印过程，背部曲线可见，仍带支撑结构 — 制作过程照片中仍带打印支撑，成品使用时会移除。

把贴近身体的一面，
做成曲线。

口袋先知包挂 · SLA 版本

为「思维重置口袋先知」设计的包挂，在 FDM 版本基础上重新优化。背部改为更贴合人体的曲线，让随身佩戴更舒适。

高透树脂保留了通透的外观，贴身佩戴与反复装取的使用场景，也对材料韧性提出了很高的要求。曲面与材料，需要一起考虑。

口袋先知本体由思维重置公司开发，外壳为批量注塑；XH_Lab 设计的是拓展使用场景的包挂与充电配件。这些 SLA 打印配件已做到可交付级别，并非仅用于展示的造型样件。

FDM

原有打印版本

SLA

背部曲线重新优化
高透树脂版本

设计重点: 贴合人体的背部曲线
材料需求: 透明质感与高韧性

HOLLOW + LIGHT

思维重置 · 口袋先知

思维重置注塑版口袋先知本体，放置在 XH_Lab 光固化打印的气泡充电底座上 — 使用实拍 · 注塑本体由思维重置开发，SLA 气泡充电底座由 XH_Lab 设计。

让充电时的光，
照亮一颗气泡。

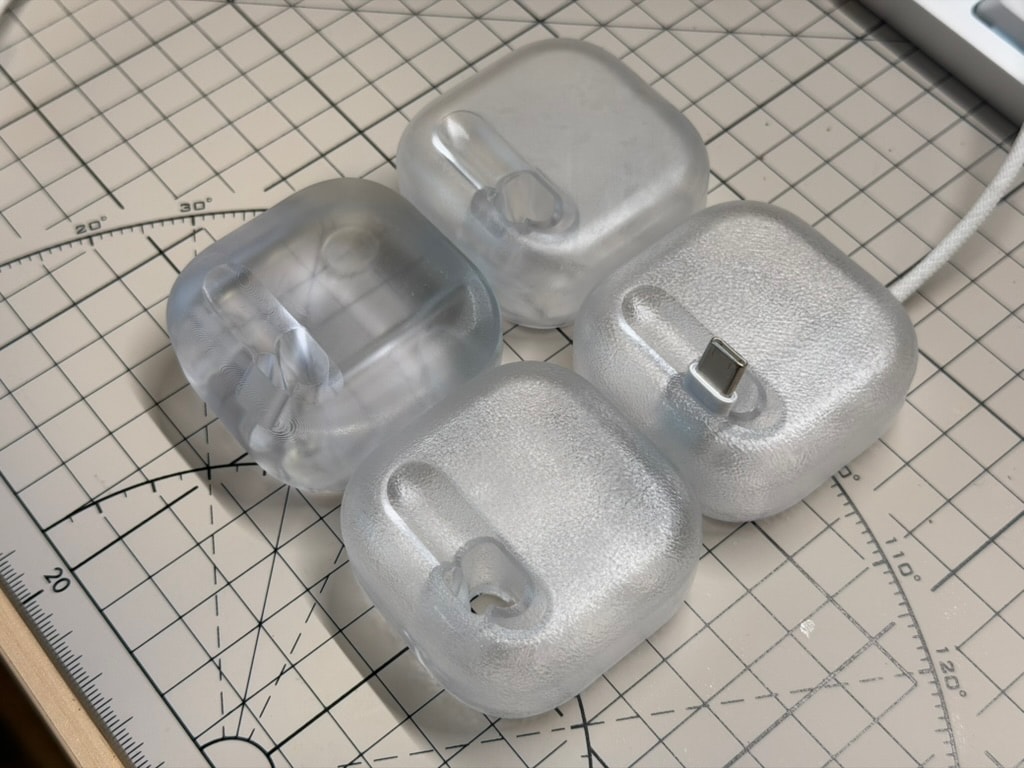

口袋先知气泡充电底座

以气泡为概念原型，把圆润的外形和内部空间一起设计。通过光固化打印，做成一体中空的充电底座。

充电时，指示灯会照亮外壳。透明树脂让内部的光透出来，底座既承担充电功能，也成为桌面上一件柔和的发光小物。

概念原型: 气泡
制造结构: 光固化打印 · 一体中空
光效来源: 充电指示灯

实拍中口袋先知本体由思维重置开发、批量注塑制造。XH_Lab 为其拓展使用场景，设计并制作可交付级别的 SLA 充电配件。照片未展示暗环境点亮效果。

ITERATION / SOLID → HOLLOW → TEXTURE

漂亮的气泡，是一步步试出来的。

第一版：先把气泡做实。
最初采用实心结构，重量很大。打印中也遇到较大的剥离阻力，以及树脂固化发热带来的收缩与变形，促使我重新考虑内部结构。
后续版本：给内部留出空间。
改成中空结构，在建模时一并加入排液孔与透气孔。再结合 PreForm 中特定的摆放角度，避开封闭腔体形成的吸附与真空问题。
支撑，也是一部分设计。
仔细推敲支撑位置，在我的打印方案中避开五个主要外观面，把拆支撑与后处理的影响留到更不显眼的位置。
最后一步：把痕迹变成表面语言。
中空也带来新的难题：内部空腔不容易彻底清理，留下明显痕迹。因此我也尝试在 PreForm 中为外表面增加纹理，让成品获得更独特的质感，而不只追求完全光滑透明。

以上是这款底座的个人迭代记录。角度、开孔与支撑需随具体模型和工艺确认；外表纹理并不替代内部排液、清洗与充分后固化。

CLEAR + FORM

HomePod mini

熟悉的支架，
重新看见透明。

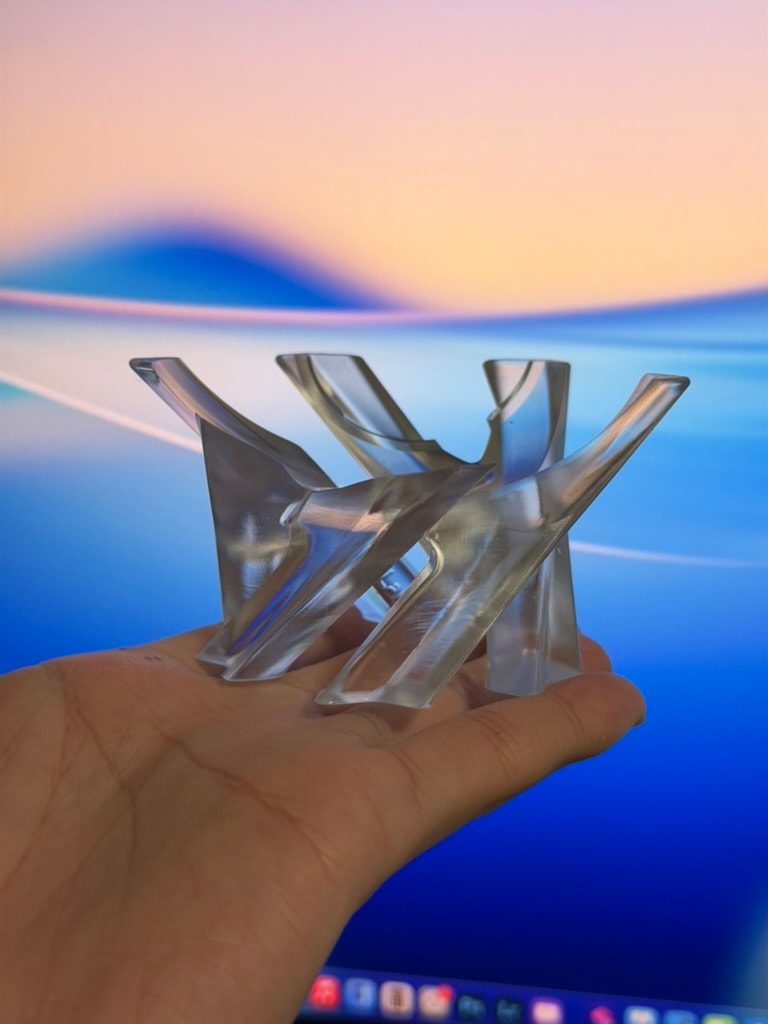

HomePod mini 支架 · 透明树脂版

把之前设计的 HomePod mini 支架，用 Formlabs 透明树脂重新打印。交错的曲面、厚薄变化与边缘，在光线下呈现出晶莹剔透的质感。

这次把重点放在材料本身：支撑音箱的结构，也可以成为桌面上值得细看的形态。

FDM

既有浅蓝色版本
桌面与打印实拍

SLA

Formlabs 透明树脂
曲面的通透与折射

材质: Formlabs 透明树脂
观察重点: 曲面折射与透明质感

俯视排列的 Formlabs 设备，橙色上盖与彩色透明前面板形成对角线构图 — Formlabs

DESIGN FOR THE PROCESS

材料，会改变
设计的答案。

我用 Formlabs 设备打印这组作品。在建模时，把材料特性与制造过程一并考虑，让结构服务于日常使用。

FORMLABS / EQUIPMENT

01 / TOUGHNESS

让结构适应使用

外壳与包挂围绕材料韧性进行设计，回应装取与佩戴的需求。

02 / GEOMETRY

让制造方式影响形态

背部曲线与一体中空结构，都是面向光固化工艺的优化。

03 / TRANSPARENCY

把光作为外观的一部分

从气泡中的指示灯，到支架曲面的折射，透明树脂参与塑造外观。

本专题为 XH_Lab 的个人设计与制作记录。Formlabs 为所用打印设备及材料品牌，页面不代表官方产品或性能认证。

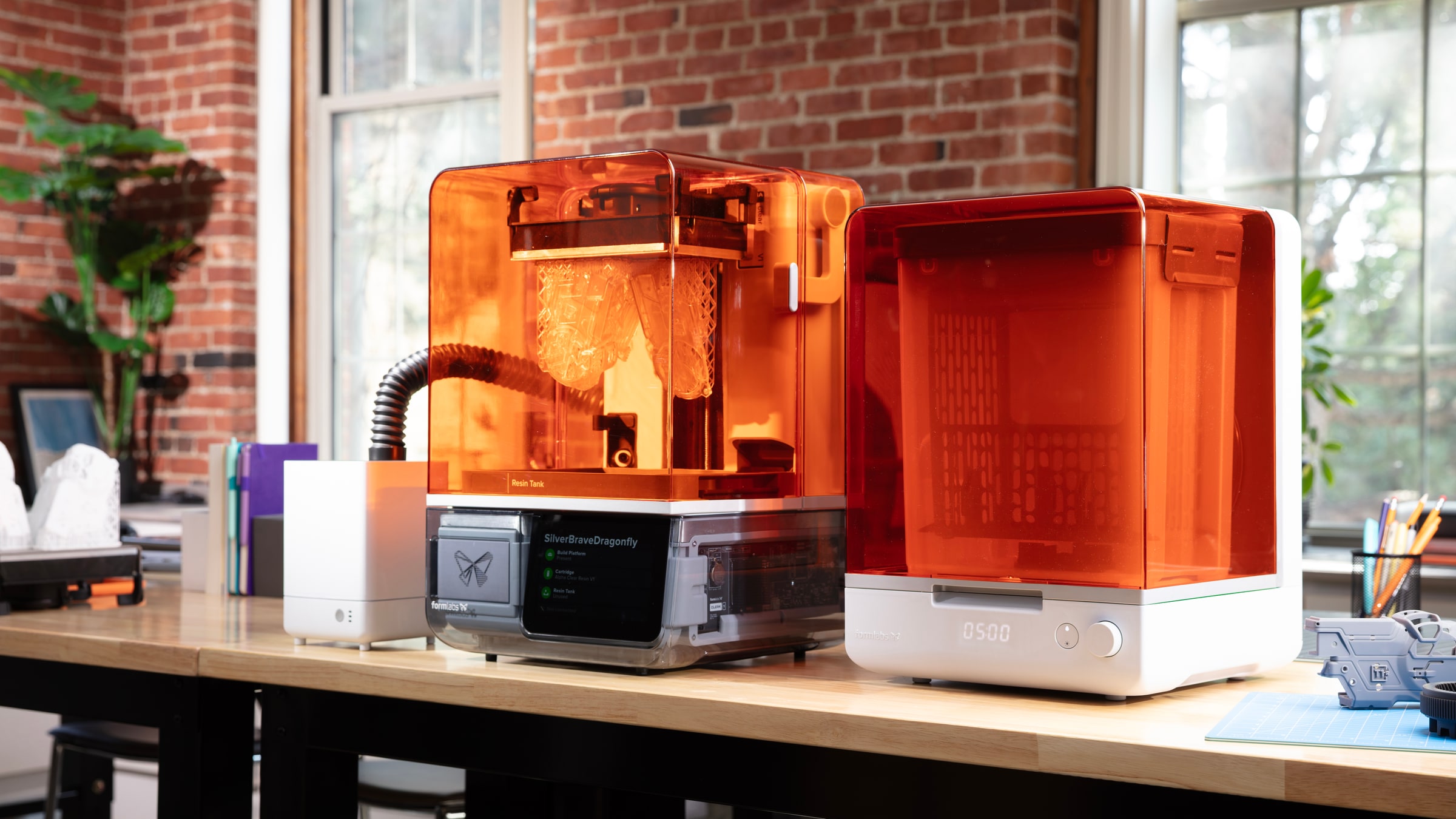

明亮工作室桌面上的 Formlabs 打印与后处理设备，带橙色透明上盖 — Formlabs

FIELD EXPERIENCE / IN MY STUDIO

顺畅的工作流程，
让创作留在心流里。

XH_Lab · 本次个人使用体验

这次使用 Formlabs 设备，整体的工作流程体验非常棒。使用便捷，让我可以把更多注意力留给作品本身。

在这次使用中，我感受到树脂气味较低。对我的工作室场景来说，体验更舒适，也更适合把光固化打印融入日常创作。

流程顺畅使用便捷气味感受较低

以上为个人使用感受，不代表所有设备或树脂的性能结论。气味较低不等于无风险；使用时仍需按设备与材料说明做好通风及防护。

A LITTLE GIFT / innno100

首映礼现场

透明树脂气泡文字钥匙扣，悬挂在珠链上，文字像充气气球 — 气泡文字钥匙扣实拍 · innno100 首映礼现场小礼品。

把一个想法，
装进口袋带走。

气泡文字钥匙扣 · 现场小礼品

这次还为 innno100 首映礼现场活动准备了一些小礼品。把文字变成一颗颗鼓起的气泡，让创作故事最后落到一件可以带走的小物上。

这件作品使用 ChatGPT 6 与 Blender 3D 建模能力完成：通过布料模拟与压力膨胀，让字形像被充气一样鼓起，再把柔软的形态留在透明的打印件里。

创作工具: ChatGPT 6 + Blender
建模方式: 布料模拟 · 压力膨胀
使用场景: innno100 首映礼现场小礼品

NEXT / 3D

先看真实的材料，再看完整的结构。监看屏已加入材质与装配预览；其余作品等待对应的 SLA 模型。
